Параллельная реакторная система PPR, работающая под давлением: Büchiglas

PPR система параллельных реакторов для

Система параллельных реакторов - PPR

Реакционный объем	50 мл - 300 мл
Количество реакторов	2 - 6
Давление	от -1.0 до +150 бар
Температура	от -20 °C до +300 °C
Материал	нержавеющая сталь / Хастеллой / тантал / прокладка из PTFE

Ищете нечто большее, чем стандартные продукты?

Мы разрабатываем индивидуальные решения, точно соответствующие вашим процессам и требованиям.

Свяжитесь с нами

Типичные области применения

Карбонилирование с использованием CO
Карбоксилирование с использованием CO₂
Параллельное тестирование катализаторов
Декарбоксилирование
Планирование экспериментов (DoE)
Этоксилирование
Ацил (Фридель-Крафтс)
Общие газовые реакции с постоянным потоком (CO, CO₂, этилен, O₂, NO)
Параллельные гидрирования
Разработка процесса, исследования масштабирования
Качество через дизайн (QbD)

О системе midiclave

Каталитический скрининг и гидрирование в короткое время, воспроизводимость и безопасность процесса были ключевыми моментами для наших заказчиков в процессе химического исследования. В качестве нового продукта Buchi, эта система должна быть гибкой и модульной для обслуживания различных потребностей наших клиентов по всему миру.

Многофункциональные устройства безопасности гарантируют безопасность процессов гидрирования и прочих процессов.

Назад к продуктам

Запросить продукт

Доступно от 2 до 6 реакторов
Индивидуальные или параллельные настройки работы каждого реактора (температура, прочее)
Конфигурируемое аппаратное обеспечение: от базовой до полной настройки, включая дозирование
Автоматический отбор проб

Ручное: программное обеспечение контролирует оборудование реактора, регистрацию данных
Автоматическое: от низкого до высокого уровня (полный процесс автоматизации, включая дозирование газа, жидких веществ). Для полной автоматизации, готовый набор параметров включен в программное обеспечение для редактирования существующих настроек и для определения совершенно новых процессов. Многофункциональные устройства безопасности гарантируют безопасность процессов гидрирования и прочих процессов.

PPR with 3 pressure reactors in parallel, 1 with automated sampling

2 - 6 pressurized reaction vessels in its individual heating / cooling blocks can be controlled in the PPR system. The system is expandable, starting at 2 reactors.

Reactor block with individual heating / cooling
Lift for Reactor block lifting / lowering
Individual temperature control
Reactor with safety fast action closure
Stirrer drive with powerful magnetic coupling (75 Ncm torque)
Continuous adjustable agitator speed, 0-2500 rpm
Safety rupture disc
Pt100 sensor
Cover with 6 opening (for Pt100, dip tube, valves etc.)
Optional burette, catalyst basket, gassing stirrer etc.
Optional liquid dosing via balance (at up to 275 bar)
Optional liquid dosing, SS316 pr PEEK corrosion resistant metering pump, flow rates 0.003 to 40 ml/min

Дружественное программное обеспечение PPR. Каждый единичный шаг процесса можно проследить на графическом дисплее. Программное обеспечение GxP совместимо, данные могут быть экспортированы. Несколько функций безопасности гарантируют безопасность процесса. Способ управления может быть выбран от ручного до полностью автоматического, в зависимости от установленного аппаратного обеспечения.

Контроль параметров: давление реакции / температура, расход газа / жидкости, потребление газа, скорость вращения, пределы безопасности.

Доступные единичные шаги:

Продувка инертным газом
Контроль за утечкой
Продувка газом (азот / активный газ)
Режим управления методом постоянного расхода
Режим управления методом постоянного давления реакции
Многое другое

Критерии для остановки гидрирования:

Общее потребление газа
Минимальный расход газа
Временной контроль дозирования

Examples

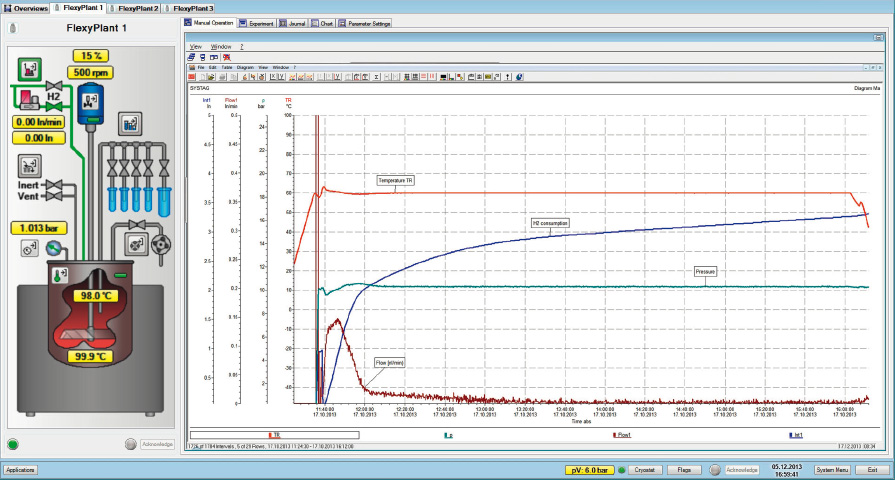

Индивидуальный график для каждого реактора, изображение реального газа – расход (мл/мин), потребление газа, температура процесса, давление

Настройка набора шагов выполнения рецептуры (операции): изменение набора параметров “на ходу”, алгоритм выполнений операций

PPR2

В системе PPR можно управлять от 2 до 6 реакционными сосудами под давлением, размещёнными в индивидуальных блоках нагрева/охлаждения. Система может быть расширена, начиная с 2 реакторов.

Реакторный блок с индивидуальным нагревом/охлаждением
Подъёмное устройство для подъёма/опускания реакторного блока
Индивидуальное управление температурой
Реактор с безопасной быстродействующей крышкой
Привод мешалки с мощной магнитной муфтой (крутящий момент 75 Н·см)
Плавная регулировка скорости мешалки, 0–2500 об/мин
Предохранительный разрывной диск
Датчик Pt100
Крышка с 6 отверстиями (для Pt100, погружной трубки, клапанов и т.д.)
Опционально: бюретка, корзина для катализатора, газовая мешалка и т.п.
Опционально: дозирование жидкости через весы (до 275 бар)
Опционально: дозирование жидкости с помощью дозирующего насоса из нержавеющей стали SS316 или PEEK, стойкого к коррозии, с расходом от 0,003 до 40 мл/мин

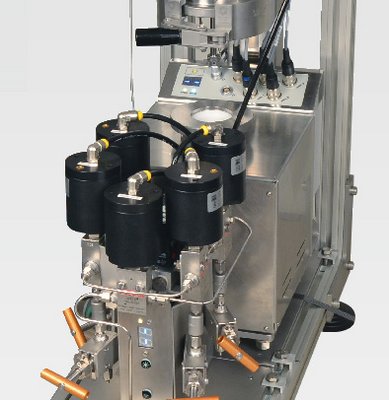

Автоматический отбор:

Стерильный
До 4 образцов в каждом реакторе
Автоматический (рекомендуемый) или ручной контроль
Графическое представление

PPR (Parallel Pressure Reactor) at ETH Zurich

Success in reaction engineering in the field of plastics recycling

Mixing performance and catalyst effectiveness optimized with help of CFD simulations done at Buchi

Researchers of the ETH Zurich in collaboration with Buchi demonstrated that optimal stirring parameters play a key role in chemical plastics recycling. They introduced a criterion to enhance mixing performance and catalyst effectiveness to treat polyethylene and polypropylene.

All experiments have been done in Buchi’s technologically leading PPR (Parallel Pressure Reactor) system.

Read here the complete case study.
