chemReactor CR - sistema de reactores de alto rendimiento

250 Liter Pilot Plant CR252 multipurpose Reactor 250 Liter Pilot Plant CR252 multipurpose Reactor

Reactor piloto de vidrio multipropósito y planta piloto



Reactor de vidrio / acero vitrificado15, 30, 60, 100, 160, 250 litros
Presión:-1.0 (vacío total)  a +0.5 bar
Temperatura-60 °C (-90 °C) to +200 °C
Material:vidrio borosilicato 3.3, acero esmaltado, PTFE, PFA, Tántalo



Aplicaciones típicas

  • Síntesis química
  • Extracción / evaporación
  • Purificación / cristalización
  • Separación
  • Fabricación de APIs
  • Producción de péptidos
  • Desarrollo de Procesos
  • Escalado
  • Reacciones criogénicas
  • Producción a pequeña escala
  • Plantas piloto / Laboratorio Kilo

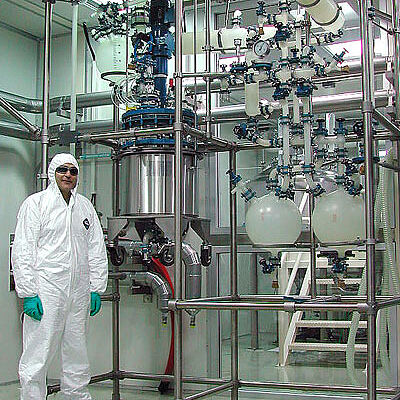

Hay disponible una instalación de "Clean-Room" y otros materiales para satisfacer los requisitos específicos de su proceso.



¿Busca algo más que productos estándar?

Desarrollamos soluciones personalizadas adaptadas con precisión a sus procesos y requisitos.

Póngase en contacto con nosotros




Acerca del chemReactor CR

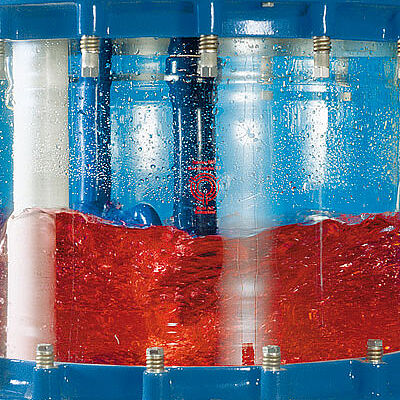

Sus rendimiento y su fiabilidad son los puntos clave en le diseño anti - deflagrante de los sistemas de reacción de vidrio Buchi. Los materiales inertes permiten la utilización segura en atmósfera inerte de una amplia gama de disolventes y ácidos en un sistema de reacción de vidrio totalmente sellado bajo vacío total. Los procesos se pueden mejorar fácilmente mediante la observación visual de la reacción a través del vidrio.

Se pueden llevar a cabo múltiples etapas de la reación química con la misma configuración. El sistema consite en:
Reactor con una sólida sección inferior encamisada de acero vitrificado que significa una sólida construcción, excelente transferencia térmica, condiciones y temperaturas estables de proceso, y una sección de vidrio para mejorar y controlar fácilmente las reacciones químicas por observación visual.
Cabezal de destilación de vidrio construído con componentes buchiflex (Singular sistema flexible de vidrio con rótula esférica) para múltiples y fiables procesos bajo vacío total.


El chemReactor tipo CR es un sistema de reactor piloto multipropósito para el desarollo de procesos químicos, escalado, simulación de proceso y producción cGMP a escala quilo en operaciones batch y semi batch.

Offrecemos soluciones completas para procesos químicos incluídos los accesorios como toma muestras, sondas pH, columnas de rectificación con empaquetados estructuras, monitorización y control de proceso así como equipamento auxiliar como unidades de control de temperatura, filtros nucha / secadores, scrubbers e vasos de mezcla.



Paquete / Opciones

Paquete estándar

  • Reactor encamisado hecho en vidrio y acero vitrificado
  • Cabezal multipropósito de destilación de vidrio
  • Estructura soporte de acero inoxidable, para estructuras flexibles de vidrio
  • Stainless steel frame, supporting flexible glass superstructure
  • ATEX Zona 1 (0) / CE / cGMP
  • Apto para CIP
  • Conforme FDA, altamente resistente a la corrosión
  • Documentación completa

Opciones estándar

  • Elevador para el reactor para su facil apertura (limpieza)
  • Sistemas para muestreo
  • Monitorización y control de pH
  • Tuberías a vacío / venteo
  • Adicionadores y colectores adicionales

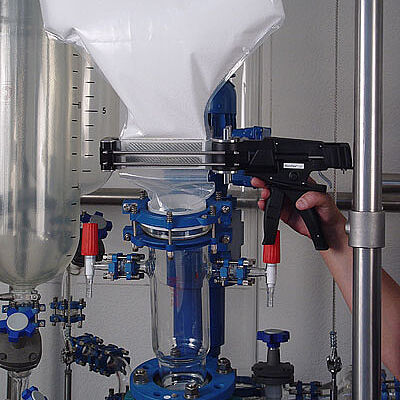

  • Adición de solidos
  • Vasos criogénicos para química da baja temperatura (-90°C)
  • IQ / OQ / PQ

Detail view

Reactor vessel
Vessel of a chemRactor CR

Reactor vessel

  • Jacketed glass-lined steel vessel with glass section
  • 15, 30, 60, 100, 160, 250 liter
  • Glass-lined steel impeller stirrer
  • Glass-lined steel baffle
  • Dead-volume free drain valve
chemReactor agitator

ATEX stirrer drive

  • ATEX motor and adjustable transmission
  • ATEX dry running mechanical seal
  • Glass-lined impeller stirrer
Vessel of a chemReactor

Glass dome / Glass lined cover plate

  • Glass cover dome (15, 30 liter)
  • Glass-lined steel cover (60, 100, 160, 250 liter)
  • Fast-action closure for addition of solids
  • 8 connection nozzles

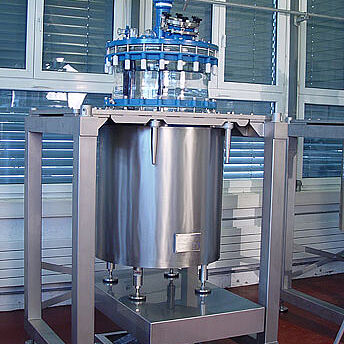

chemReactor lift

Lifting / lowering device (optional)

  • Lifting / lowering device
  • Easy opening / closing of the reactor vessel
  • Easy access for cleaning

Distillation glass overhead

All Buchi chemReactors (15 - 250 liter) are available with vertical
condensers and in the compact K-design:

  • Unique flexible ball-socket joints
  • Feed vessel for liquid addition
  • Distillation column / vapor duct with pressure gauge and bursting disc
  • Spiral condenser with vacuum / exhaust connection
  • Vertical condensers or horizontal setup (compact design)
  • Receiver vessel for collection of distillate
  • Dean-Stark phase separator
  • Vacuum / pressure equalization and distribution piping
  • Self-draining «buchiflex» glass piping
Vessel of a chemRactor CR

Reactor vessel

  • Jacketed glass-lined steel vessel with glass section
  • 15, 30, 60, 100, 160, 250 liter
  • Glass-lined steel impeller stirrer
  • Glass-lined steel baffle
  • Dead-volume free drain valve
chemReactor agitator

ATEX stirrer drive

  • ATEX motor and adjustable transmission
  • ATEX dry running mechanical seal
  • Glass-lined impeller stirrer
Vessel of a chemReactor

Glass dome / Glass lined cover plate

  • Glass cover dome (15, 30 liter)
  • Glass-lined steel cover (60, 100, 160, 250 liter)
  • Fast-action closure for addition of solids
  • 8 connection nozzles

chemReactor lift

Lifting / lowering device (optional)

  • Lifting / lowering device
  • Easy opening / closing of the reactor vessel
  • Easy access for cleaning

Distillation glass overhead

All Buchi chemReactors (15 - 250 liter) are available with vertical
condensers and in the compact K-design:

  • Unique flexible ball-socket joints
  • Feed vessel for liquid addition
  • Distillation column / vapor duct with pressure gauge and bursting disc
  • Spiral condenser with vacuum / exhaust connection
  • Vertical condensers or horizontal setup (compact design)
  • Receiver vessel for collection of distillate
  • Dean-Stark phase separator
  • Vacuum / pressure equalization and distribution piping
  • Self-draining «buchiflex» glass piping

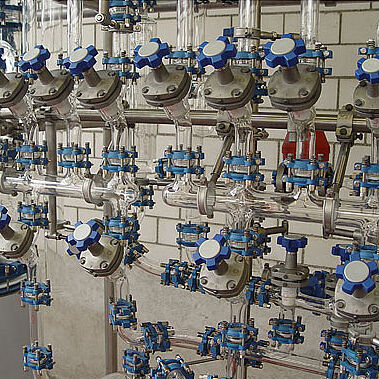

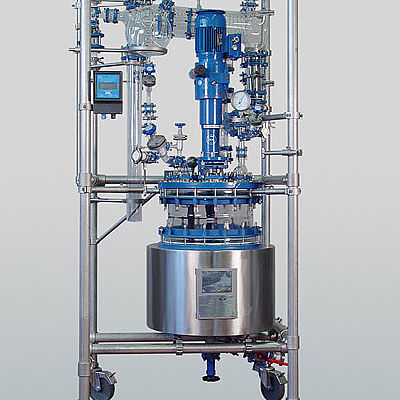

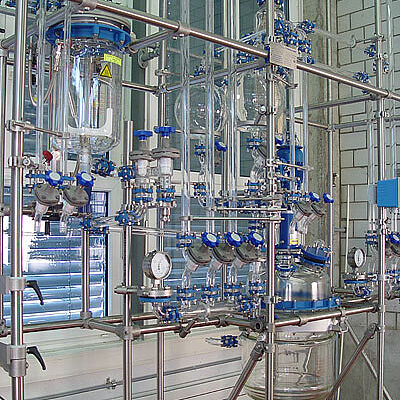

Ejemplos
