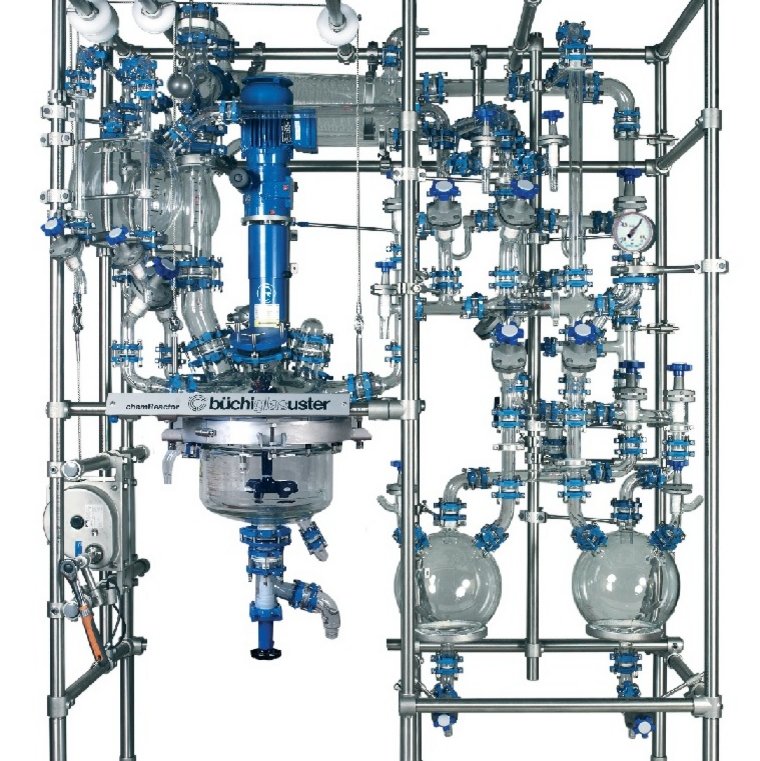

chemReactor GR — стеклянная реакторная система

Стеклянный полупромышленный реактор и опытно-промышленная установка

Стеклянный реактор: 15, 30, 60 литров
Давление: От –1,0 (полный вакуум) до +0,5 бар
Температура: От –60 °C (–90 °C) до +200 °C
Материал: Боросиликатное стекло 3.3, эмалированная сталь, ПТФЭ, ПФА, тантал

Возможна установка в "чистой комнате" и другие материалы, отвечающие специфическим требованиям вашего технологического процесса.


При разработке взрывозащищенных стеклянных реакторных систем Buchi основное внимание уделялось производительности и надежности изделий. Инертные материалы обеспечивают безопасную обработку различных растворителей и кислот в инертной атмосфере в полностью герметичной стеклянной реакционной системе в условиях полного вакуума. Такое решение гарантирует безопасность протекания любых стадий химических реакций.

Система состоит из следующих компонентов:

  • Реактор — прочный и полностью прозрачный стеклянный реактор с рубашкой, который позволяет улучшать и визуально контролировать процесс протекания химических реакций.
  • Стеклянная верхняя часть для дистилляции с компонентами buchiflex (уникальными гибкими шарнирными соединениями) обеспечивает стабильное протекание различных процессов в условиях полного вакуума.



chemReactor типа BR/GR — базовая опытно-промышленная реакторная система, предназначенная для разработки химических процессов, увеличения масштабов производства, моделирования процессов, крупносерийного производства цГМФ и полусерийного производства.

Мы производим комплексные решения для химической обработки: Реакторные системы с дополнительными принадлежностями, включая пробоотборники, детекторы pH, ректификационные колонны со структурированными уплотнениями, устройства для контроля и управления процессом, а также интегрируемое вспомогательное оборудование, такое как устройства для контроля температуры, нутч-фильтры/сушилки, газовые скрубберы или смесительные сосуды.

Стандартный комплект

  • Стеклянный реактор с рубашкой
  • Универсальная стеклянная верхняя часть для дистилляции
  • Рама из нержавеющей стали, опорная гибкая стеклянная верхняя часть конструкции
  • Зона 1 (0) по ATEX / CE / цГМФ
  • Возможность безразборной мойки
  • Соответствует требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), высокая коррозионная стойкость
  • Полный пакет документации

Стандартные опции

  • Стеклянная верхняя часть для дистилляции для реактора chemReactor типа BR
  • Подъемное устройство для упрощения процесса открывания реактора (очистки сосуда)
  • Сосуд реактора с тройными стенками
  • Пробоотборное устройство
  • Мониторинг и регулировка pH
  • Внедрение газа (продувка азотом и активный газ)
  • Вакуумный/выхлопной трубопровод
  • Дополнительные питатели/приемники
  • Подача твердых веществ
  • Валидация по протоколам IQ/OQ/PQ


Сосуд реактора

  • Стеклянный реактор с рубашкой 15, 30, 60 литров
  • Рассекатель потока с термометром сопротивления Pt100
  • Вентиль донного слива без мёртвого объёма

Привод перемешивающего устройства ATEX

Крышка стекло / эмалированная сталь

  • Стеклянная крышка (15, 30, 60 литров)
  • Крышка из эмалированной стали (60 литров)
  • Устройство быстрого открывания для загрузки твердых веществ
  • 8 выходов для присоединения

Дистилляционная стеклянная обвязка

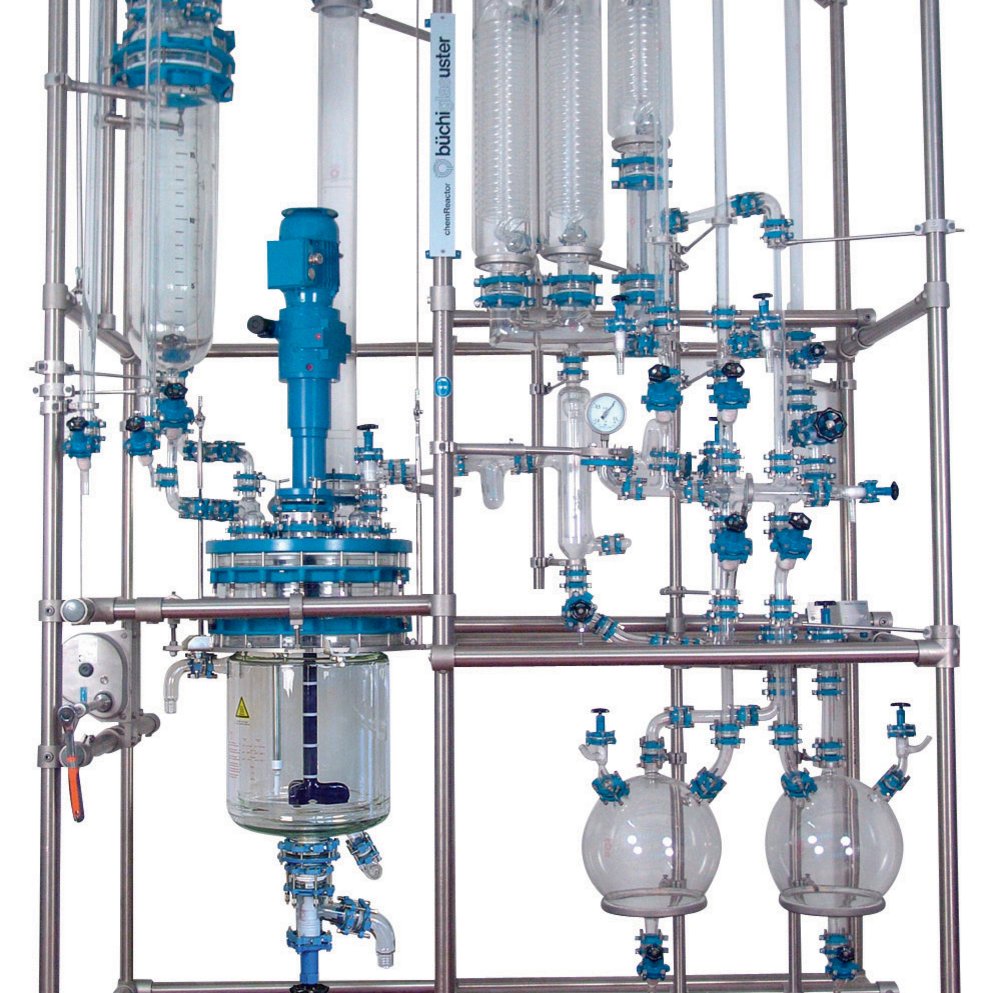

Химические реакторы Buchi GR 15-60 (15, 30, 60 литров) доступны в компактном дизайне. Химические реакторы Buchi GR60 доступны также с вертикальными конденсаторами.


  • Уникальные гибкие шаровые соединения
  • Загрузочный сосуд для ввода жидких веществ
  • Колонна для дистилляции / испарительная трубка с датчиком давления и разрывной мембраной
  • Стеклянный холодильник с выходом для присоединения вакуума / вентиляции
  • Вертикальное положение конденсаторов или горизонтальное (компактный дизайн)
  • Приёмный сосуд для сбора дистиллята
  • Фазовый сепаратор Дина-Старка
  • Вакуум / трубка для выравнивания и распределения давления
  • Стеклянная трубка “buchiflex”

Typical applications

  • Химический синтез
  • Экстракция/испарение
  • Очищение/кристаллизация
  • Сепарация
  • Изготовление активных фармацевтических ингредиентов
  • Производство пептидов
  • Разработка технологического процесса
  • Крупносерийное производство
  • Низкотемпературные реакции
  • Мелкосерийное производство
  • Опытная установка/лабораторное производство с увеличением масштаба
