chemReactor CR — высокопроизводительная реакторная система

chemReactor объемом 250 литров с подъемным устройством, стеклянная верхняя часть для дистилляции с вертикальными стеклянными конденсаторами chemReactor объемом 250 литров с подъемным устройством, стеклянная верхняя часть для дистилляции с вертикальными стеклянными конденсаторами

Высокопроизводительные реакторные системы для синтеза активных фармацевтических ингредиентов, мелкосерийного производства и опытно-промышленных установок



Стеклянный реактор, стальной реактор, покрытый с внутренней стороны эмалью:15, 30, 60, 100, 160, 250 литров
Давление:От –1,0 (полный вакуум) до +0,5 бар
Температура:От –60 °C (–90 °C) до +200 °C
Материал:Боросиликатное стекло 3.3, эмалированная сталь, ПТФЭ, ПФА, тантал


Возможна установка в "чистой комнате" и другие материалы, отвечающие специфическим требованиям вашего технологического процесса.


Типичные применения

  • Химический синтез
  • Экстракция/испарение
  • Очищение/кристаллизация
  • Сепарация
  • Изготовление активных фармацевтических ингредиентов
  • Производство пептидов
  • Разработка технологического процесса
  • Крупносерийное производство
  • Низкотемпературные реакции
  • Мелкосерийное производство
  • Опытная установка/лабораторное производство с увеличением масштаба



Are you looking for more than standard products?

We develop customized solutions precisely aligned with your processes and requirements.

get in touch with us

About the chemReaktor CR

При разработке взрывозащищенных стеклянных реакторных систем Buchi glass основное внимание уделялось производительности и надежности изделий: Инертные материалы обеспечивают безопасную обработку различных растворителей и кислот в инертной атмосфере в полностью герметичной стеклянной реакционной системе в условиях полного вакуума. Такое решение гарантирует безопасность протекания любых стадий химических реакций. Система состоит из следующих компонентов:

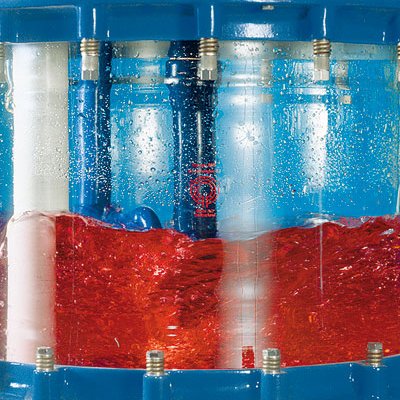

Реактор из стали с рубашкой, покрытый с внутренней стороны эмалью, отличается прочностью конструкции, хорошим теплообменом, стабильностью условий обработки и температур и оборудован быстросъемной стеклянной частью, которая позволяет визуально контролировать процесс протекания химических реакций.
Стеклянная верхняя часть для дистилляции с компонентами buchiflex (уникальными гибкими шарнирными соединениями) обеспечивает стабильное протекание различных процессов в условиях полного вакуума.


chemReactor типа CR — универсальная опытно-промышленная реакторная система, предназначенная для разработки химических процессов, увеличения масштабов производства, моделирования процессов, крупносерийного производства цГМФ и полусерийного производства.

Мы производим комплексные решения для химической обработки: Реакторные системы с дополнительными принадлежностями, включая пробоотборники, детекторы pH, ректификационные колонны со структурированными уплотнениями, устройства для контроля и управления процессом, а также интегрируемое вспомогательное оборудование, такое как устройства для контроля температуры, нутч-фильтры / сушилки, скрубберы или смесительные сосуды.



Комплект/опции

Стандартный комплект

  • Стеклянный реактор / стальной реактор, покрытый с внутренней стороны эмалью, с рубашкой
  • Универсальная стеклянная верхняя часть для дистилляции
  • Рама из нержавеющей стали, опорная гибкая стеклянная верхняя часть конструкции
  • Зона 1 (0) по ATEX / CE / цГМФ
  • Возможность безразборной мойки
  • Соответствует требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), высокая коррозионная стойкость
  • Полный пакет документации

Стандартные опции

  • Подъемное устройство для упрощения процесса открывания реактора (очистки сосуда)
  • Пробоотборное устройство
  • Мониторинг и регулировка pH
  • Внедрение газа (продувка азотом и активный газ)
  • Вакуумный/выхлопной трубопровод
  • Дополнительные питатели/приемники
  • Подача твердых веществ
  • Криогенный сосуд для низкотемпературных реакций (–90 °C)
  • со специальным эмалированным покрытием или Hastelloy C22
  • системы смешанного типа с реактором, работающим под давлением, и вакуумным дистиллятором
  • Валидация по протоколам IQ/OQ/P

Вид на детали

Сосуд реактора
Vessel of a chemRactor CR

Сосуд реактора

  • Сосуд из эмалированной стали со стеклянной обвязкой 15, 30, 60, 100, 160, 250 литров
  • Перемешивающее устройство типа импеллер из эмалированной стали
  • Рассекатель потока из эмалированной стали
  • Вентиль донного слива без мёртвого объёма
chemReactor agitator

Привод перемешивающего устройства ATEX

Vessel of a chemReactor

Крышка стекло / эмалированная сталь

  • Стеклянная крышка (15 и 30 литров)
  • Крышка из эмалированной стали (60 / 100 / 160 / 250 литров)

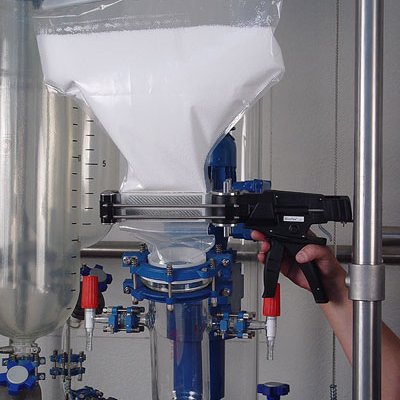

  • Устройство быстрого открывания для загрузки твердых веществ
  • 8 выходов для присоединения
chemReactor lift

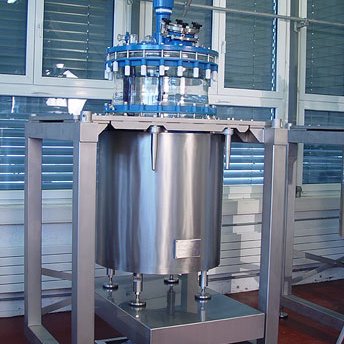

Лифт / механизм опускания (опция)

  • Лифт / механизм опускания
  • Легкое открывание / закрывание реакционного сосуда
  • Легкий доступ для очистки

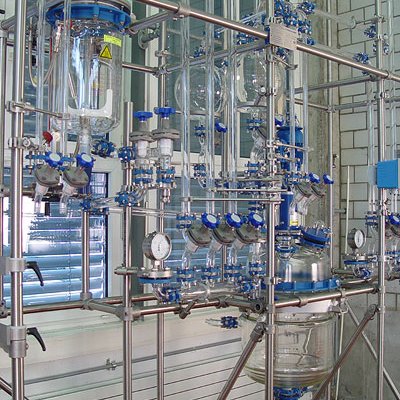

Дистилляционная стеклянная обвязка

Все химические реакторы Buchi (15 – 250 литров) доступны с вертикальными конденсаторами и в компактном дизайне.

  • Уникальные гибкие шаровые соединения
  • Загрузочный сосуд для ввода жидких веществ
  • Колонна для дистилляции / испарительная трубка с датчиком давления и разрывной мембраной
  • Стеклянный холодильник с выходом для присоединения вакуума / вентиляции
  • Вертикальное положение конденсаторов или горизонтальное (компактный дизайн)
  • Приёмный сосуд для сбора дистиллята
  • Фазовый сепаратор Дина-Старка
  • Вакуум / трубка для выравнивания и распределения давления
  • Стеклянная трубка “buchiflex”
Vessel of a chemRactor CR

Сосуд реактора

  • Сосуд из эмалированной стали со стеклянной обвязкой 15, 30, 60, 100, 160, 250 литров
  • Перемешивающее устройство типа импеллер из эмалированной стали
  • Рассекатель потока из эмалированной стали
  • Вентиль донного слива без мёртвого объёма
chemReactor agitator

Привод перемешивающего устройства ATEX

Vessel of a chemReactor

Крышка стекло / эмалированная сталь

  • Стеклянная крышка (15 и 30 литров)
  • Крышка из эмалированной стали (60 / 100 / 160 / 250 литров)
  • Устройство быстрого открывания для загрузки твердых веществ
  • 8 выходов для присоединения
chemReactor lift

Лифт / механизм опускания (опция)

  • Лифт / механизм опускания
  • Легкое открывание / закрывание реакционного сосуда
  • Легкий доступ для очистки

Дистилляционная стеклянная обвязка

Все химические реакторы Buchi (15 – 250 литров) доступны с вертикальными конденсаторами и в компактном дизайне.

  • Уникальные гибкие шаровые соединения
  • Загрузочный сосуд для ввода жидких веществ
  • Колонна для дистилляции / испарительная трубка с датчиком давления и разрывной мембраной
  • Стеклянный холодильник с выходом для присоединения вакуума / вентиляции
  • Вертикальное положение конденсаторов или горизонтальное (компактный дизайн)
  • Приёмный сосуд для сбора дистиллята
  • Фазовый сепаратор Дина-Старка
  • Вакуум / трубка для выравнивания и распределения давления
  • Стеклянная трубка “buchiflex”

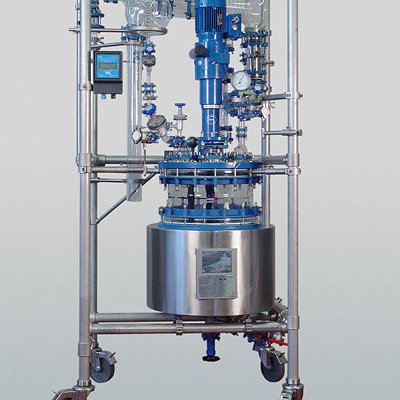

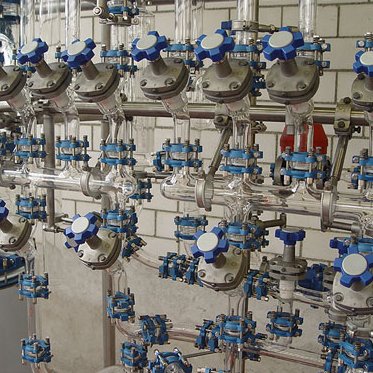

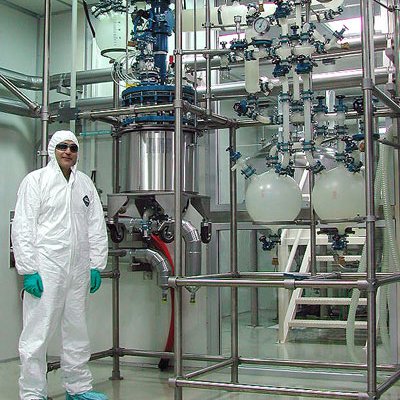

Примеры
